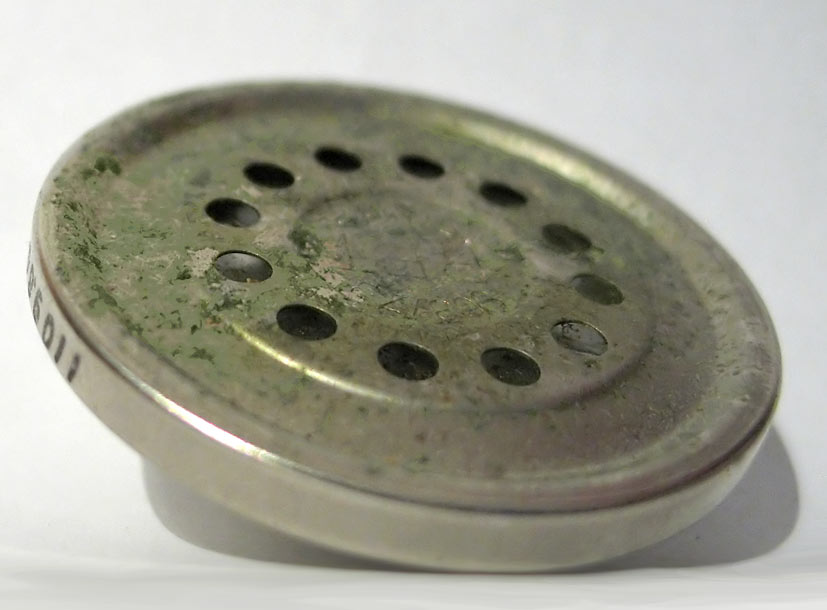

Угольный микрофон
Угольный микрофон — один из первых типов микрофонов. Угольный микрофон содержит угольный порошок, размещенный между двумя металлическими пластинами и заключённый в герметичную капсулу. Стенки капсулы или одна из металлических пластин соединяется с мембраной. При изменении давления на угольный порошок изменяется площадь контакта между отдельными зёрнышками угля, и, в результате, изменяется сопротивление между металлическими пластинами. Если пропускать между пластинами постоянный ток, напряжение между пластинами будет зависеть от давления на мембрану.
История![](/w/skins/rudatacinemaskin/images/i_edit.gif)
Первый угольный микрофон построил американский изобретатель немецкого происхождения Эмиль Берлинер 4 марта 1877 года. Однако, развитие получил микрофон американского изобретателя Дэвида Юза (англ. David Hughes) в мае 1878 года. Микрофон Юза содержал угольный стержень с заострёнными концами, упиравшийся в две угольные же чашечки, и соединённый с подвижной мембраной. Площадь контакта угольного стержня с чашечками сильно менялась при колебаниях мембраны, соответственно менялось и сопротивление угольного микрофона, а с ним и ток в цепи. Микрофон Юза совершенствовался многими изобретателями. Весьма значительно усовершенствовал этот тип микрофонов Эдисон (в частности, он предложил использовать угольный порошок вместо угольного стержня). Автор наиболее прижившейся конструкции угольного микрофона — Энтони Уайт (1890).
Применение![](/w/skins/rudatacinemaskin/images/i_edit.gif)
Угольный микрофон практически не требует усиления сигнала, сигнал с его выхода можно подавать непосредственно на высокоомный наушник или громкоговоритель. Из-за этого свойства, угольные микрофоны использовались до недавнего времени в телефонных аппаратах, их использование освобождало телефонный аппарат от дорогостоящих и дефицитных в то время полупроводниковых деталей. «Бабушкин» телефонный аппарат с дисковым номеронабирателем почти наверняка содержит угольный микрофон.
Однако, угольный микрофон отличается низкой чувствительностью и плохой амплитудно-частотной характеристикой ( он «не слышит» слишком низких и слишком высоких частот). Сейчас появились дешёвые и доступные полупроводниковые устройства, которые позволяют использовать микрофоны других типов. Поэтому, в современных устройствах угольные микрофоны практически не применяются.
