NTSC (от англ. National Television Standards Committee,  — Национальный комитет по телевизионным стандартам) — система аналогового цветного телевидения, разработанная в США. 18 декабря 1953 года впервые в мире было начато цветное телевизионное вещание с применением именно этой системы.

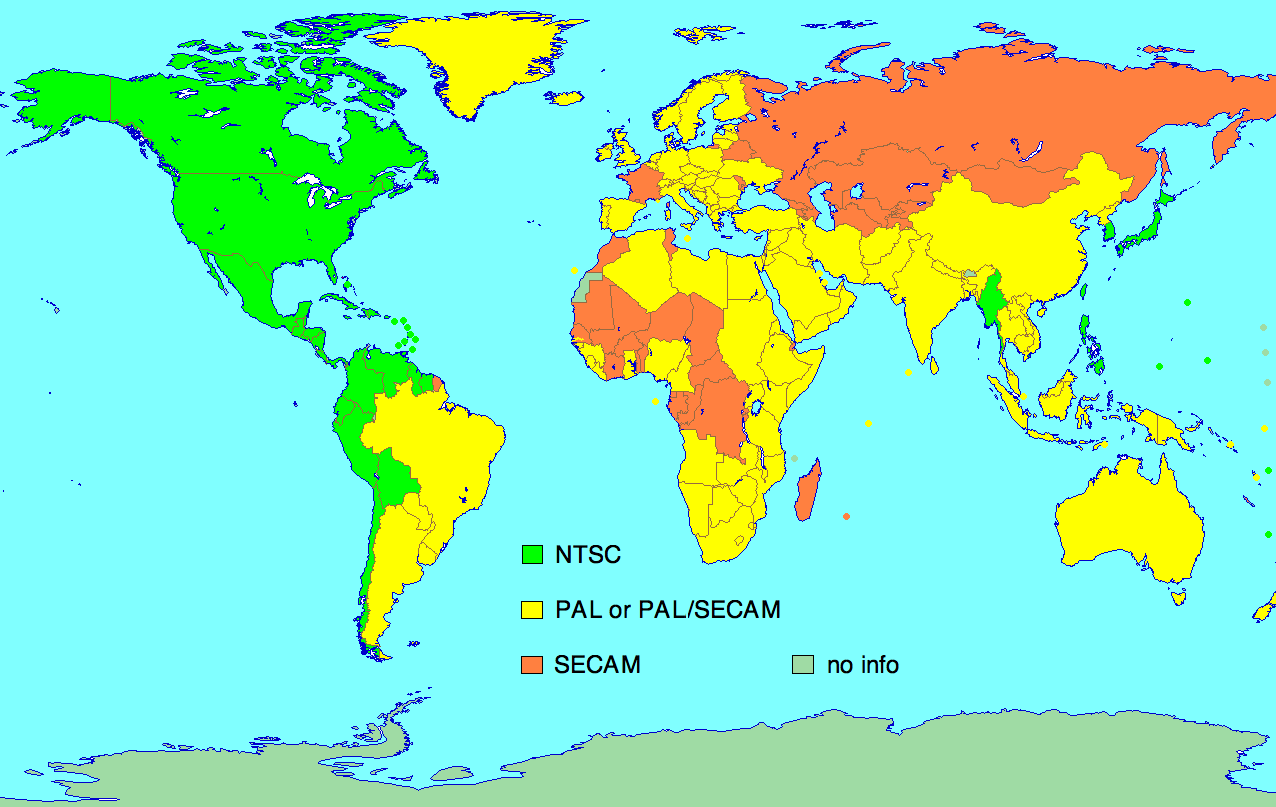

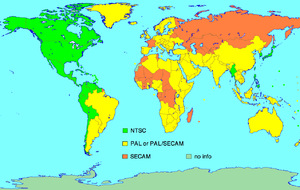

NTSC принята в качестве стандартной системы цветного телевидения также в Канаде, Японии и ряде стран американского континента.

Технические особенности

Будем рассматривать систему NTSC, применяемую в США, так называемый «базовый» NTSC M:

• частота полей — 60 Гц (точнее 59,94005994 Гц);
• количество строк — 525;
• частота поднесущей — 3579545,5 Гц.

Передача цветоразностных сигналов в системе NTSC осуществляется в спектре яркостного сигнала на одной поднесущей. Два цветоразностных сигнала E_R-Y и E_B-Y передаются с помощью квадратурной модуляции.

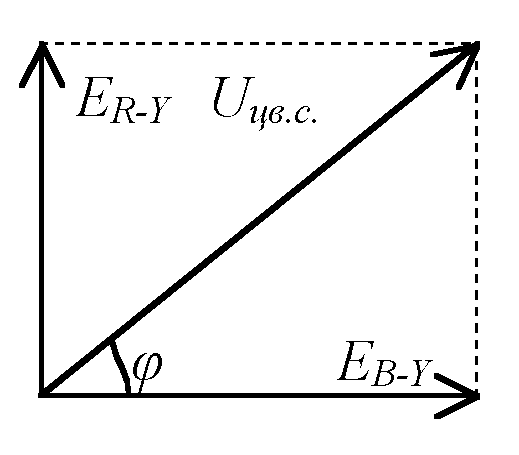

Получение КАМ-сигнала в NTSC из двух цветоразностных.png

Цветоразностные сигналы подаются на балансный модулятор, на котором они модулируются по амплитуде с подавлением поднесущей. Модулированные цветоразностные сигналы красного E_R-Y и синего E_B-Y свдинуты относительно друг друга по фазе на 90°. При суммировании они образуют новый сигнал — сигнал цветности. Таким образом:

<math>U=\sqrt{E^2_{R-Y}+E^2_{B-Y}}</math>
<math>\phi=\arctan \frac{E^2_{R-Y}}{E^2_{B-Y}}</math>

Таким образом, изменение фазы свидетельствует об изменении тона, а модуль вектора определяет насыщенность.

Применение амплитудной модуляции с подавленной поднесущей порождает трудности при приёме. При детектировании важно чтобы совпадали фазы и частоты гетеродина и поднесущей. Для этого после каждого синхроимпульса строки следует особый импульс-вспышка — он содержит 8-10 периодов колебаний опорного генератора.

Частота поднесущей выбрана таким образом, чтобы как можно меньше влиять на приёмники чёрно-белого телевидения.

	Помеха на изображении от поднесущей в NTSC 1й кадр.png Помеха от поднесущей. 1-й кадр

	Помеха на изображении от поднесущей в NTSC 2ой кадр.png Помеха от поднесущей. 2-ой кадр

При этом, в интервале строки размещается нечётное число полупериодов поднесущей (точно — 455), поэтому рисунок от помехи имеет вид шахматного поля. Такая структура менее заметная, чем вертикальные полосы.

Полярность поднесущей в смежных кадрах изменяется на противоположную, таким образом, тёмные участки чередуются со светлыми. За счёт временной взаимной компенсации, помеха становится ещё менее заметной.

Особенностью системы NTSC является то, что информация о цветности передается не в системе координат E_R-Y и E_B-Y, а в системе E_I и E_Q, развернутой относительно E_R-Y и E_B-Y на 33°. Одновременно с этим применяется компрессия по амплитуде (специальные коэффициенты).

<math>E_I=\alpha_1 E_{R-Y} \cos 33 - \alpha_2 E_{B-Y} \cos 57;\,\!</math>
<math>E_Q=\alpha_1 E_{R-Y} \cos 57 + \alpha_2 E_{B-Y} \cos 33;\,\!</math>

<math>\alpha_1=0,877; \alpha_2=0,493;\,\!</math>

<math>E_I=0,74 E_{R-Y}-0,27 E_{B-Y};\,\!</math>
<math>E_Q=0,48 E_{R-Y}+0,41 E_{B-Y}.\,\!</math>

Кроме того, полосы пропускания для сигналов E_I и E_Q выбраны различными — таким образом разработчиками учитывается тот факт, что человеческий глаз различает мелкие сине-зелёные детали хуже, чем красные. Для сигнала E_I ширина полосы пропускания — 1,3 МГц, для E_Q — 0,6 МГц.
